Richten mit Richtmaschinen

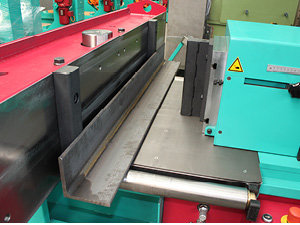

Richten von L-/ U- /C- / I-Profile und Stahlträger

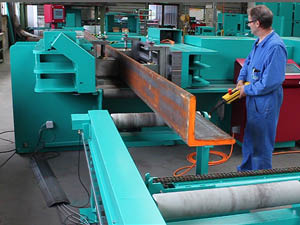

 Das hydraulische Richten von Winkelstahl, U-Profile, C-Profile, I-Profile und H- Trägerprofile erfolgt mit der Stierli-Bieger Richtmaschine (ohne Einsatz von Rollen und Richtwalzen) einfach und kontrolliert.

Das Richten von Profilen wird in kleineren Schlossereien, Metallbaubetrieben, Stahlbaubetrieben und Steel Service Centern gebraucht. Ein Richtprozess findet auch Einsatz in der Herstellung von Stahl- oder Aluminium Halbfabrikaten.



---

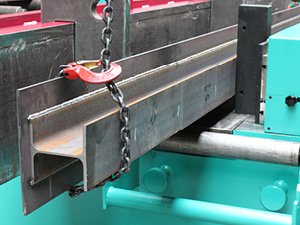

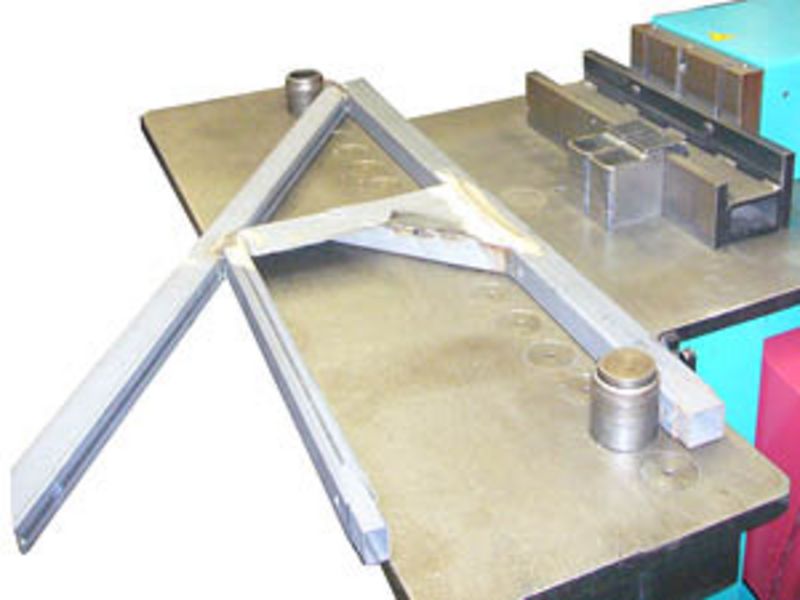

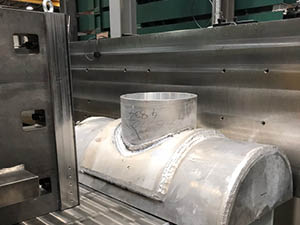

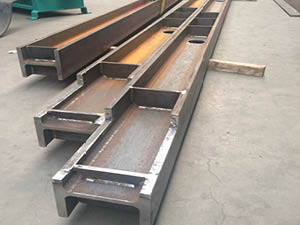

Schweissteile richten

Das aufwendige Teilerichten nach dem Schweissen durch Flammrichten entfällt. Richten von Schweisskonstruktionen wird mit den Stierli Richtmaschinen zu einem kontrollierten und schnellen Arbeitsprozess.



---

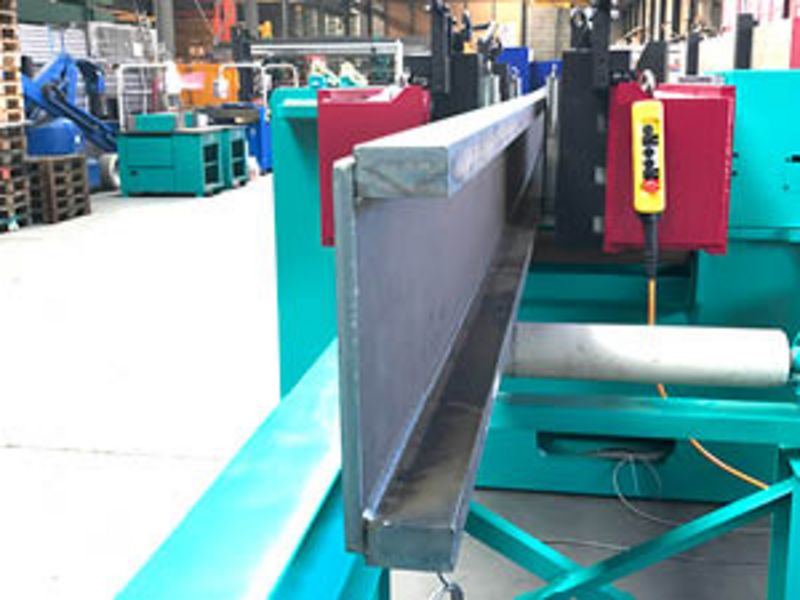

Stahlträger und Profile richten

STIERLI Richtmaschinen sind sehr robust gebaut und beweisen seit Jahrzehnten erfolgreich ihre Leistungsfähigkeit und dauerhaften zuverlässigen Betrieb in unterschiedliche Branchen und Firmen, bei denen Stahl richten oder biegen täglich gebraucht wird.



---

Präzise Richttechnologie

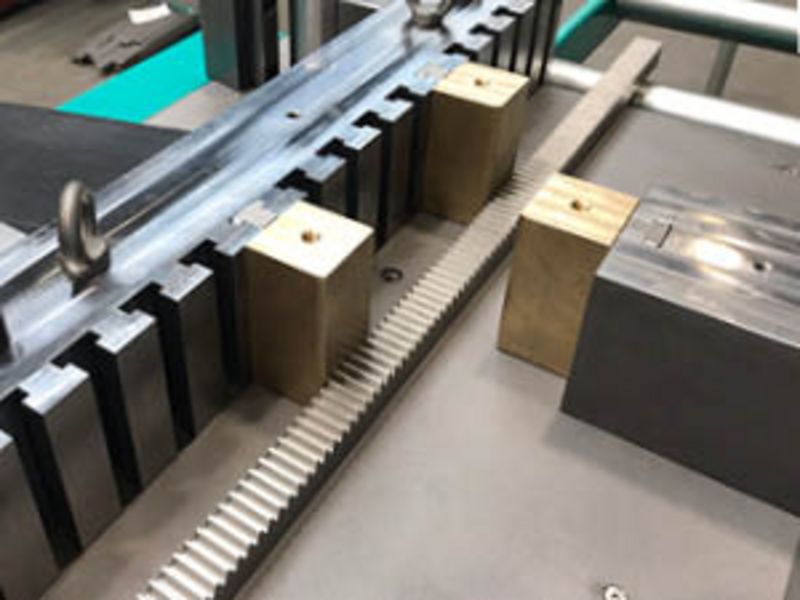

Durch die robuste Bauweise, in Kombination mit einer effizienten Steuerung mit hoher Positionier- und Wiederholgenauigkeit, werden sehr genau Richtergebnisse erzielt. Dadurch ist z.B das Teilerichten von Wellen oder hochgenauen Zahnstangen oder runde Stangen für Werkzeugmaschinen Antriebe möglich.



---

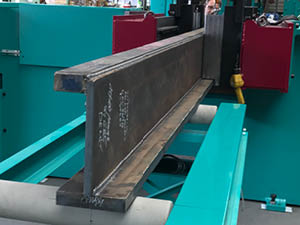

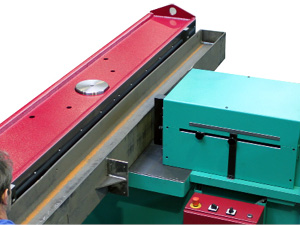

Kaltrichten für geschweisste Träger



  Die offene Bauweise der Richtmaschine erlaubt ein einfaches Handling mittels Hallenkran.



---

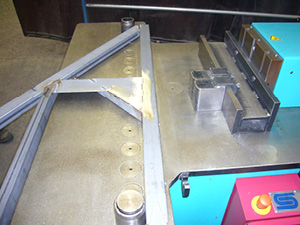

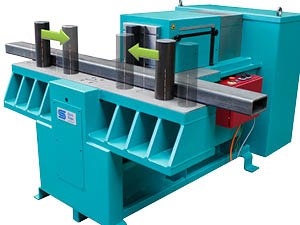

Teilerichten mit Richtbolzen

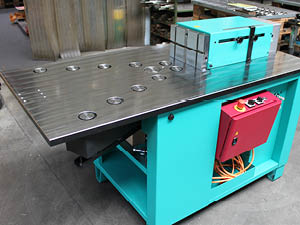

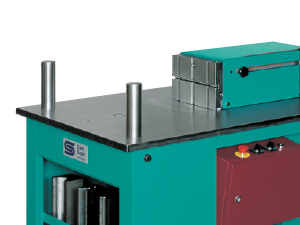

Das Einstecken von Richtbolzen in die vorgesehenen Richtbohrungen erlaubt ein schnelles Teilerichten. Mittels dieser Bolzen wird eine optimale Zugänglichkeit auch bei komplizierteren oder verzweigten Schweisskonstruktionen erreicht. Wir bieten auch Sonder-Richtmaschinen an, wo mehrere Bolzen auf Ihre Anforderungen hin platziert werden können. Zum Schnutz der Richtbolzen wird jeweils ein Rohr über die Bolzen gesteckt.



---

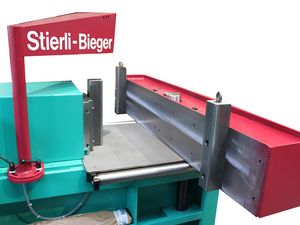

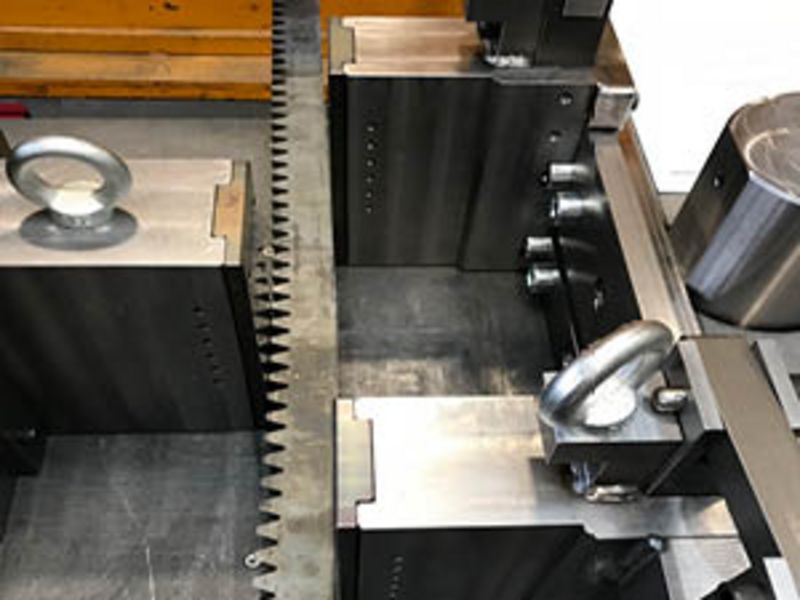

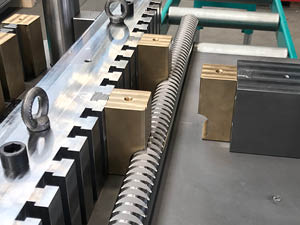

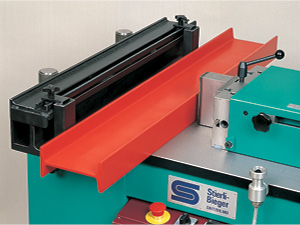

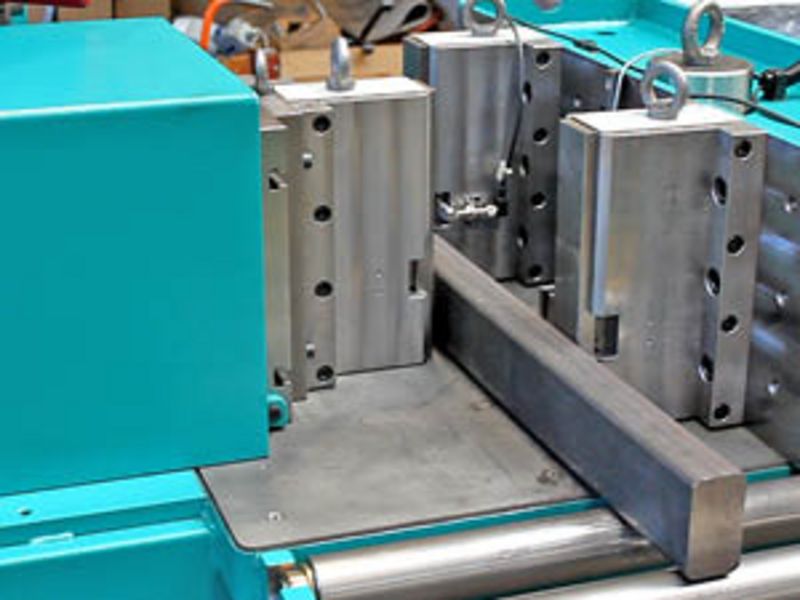

Richtbalken mit Widerlager Verstellung

Die Widerlager des Richtbalkens können auf den gewünschten Widerlagerabstand eingestellt werden. Umso grösser der zu richtende Querschnitt, umso grösser muss der Widerlagerabstand sein.



---

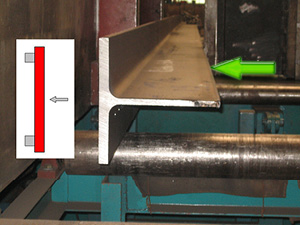

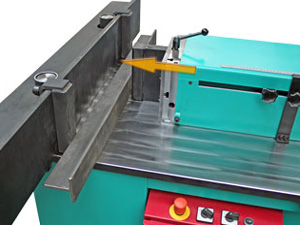

T-Profil gerade ausrichten - z.B nach dem Brennschneiden

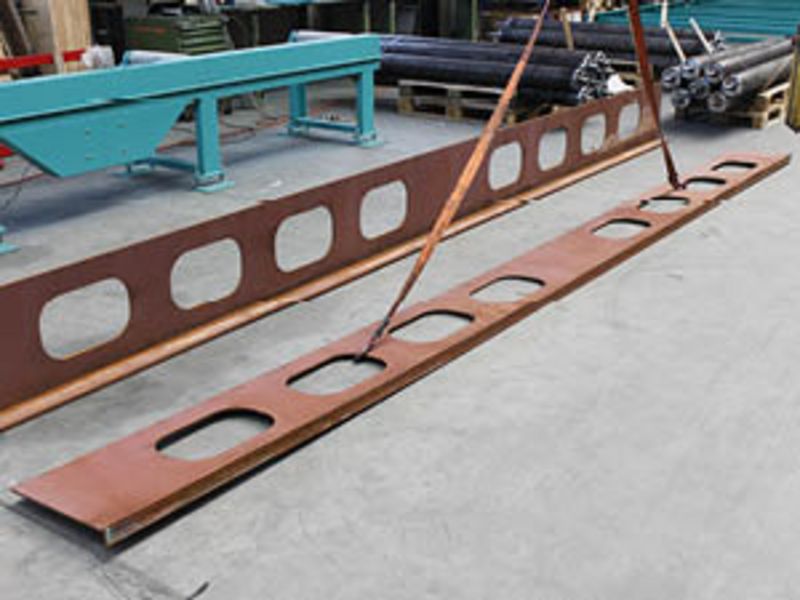

Nach dem Brennschneiden sind Platten, Bleche und Profile (z.B T-Profile nach dem halbieren eines H-Trägers) krumm und müssen gerichtet werden. Das maschinelle Richten mit dem Stierli-Bieger erfolgt einfach, kontrolliert und prozessicher. Je nach Anforderungen findet der Richtprozess manuell mit Auge oder mit einer optischer Anzeige statt, welche den Bediener unterstützt.Ein langes Richtkabel erlaubt es dem Bediener, den Richtprozess aus genügender Distanz zu kontrollieren.



---

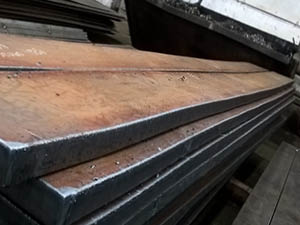

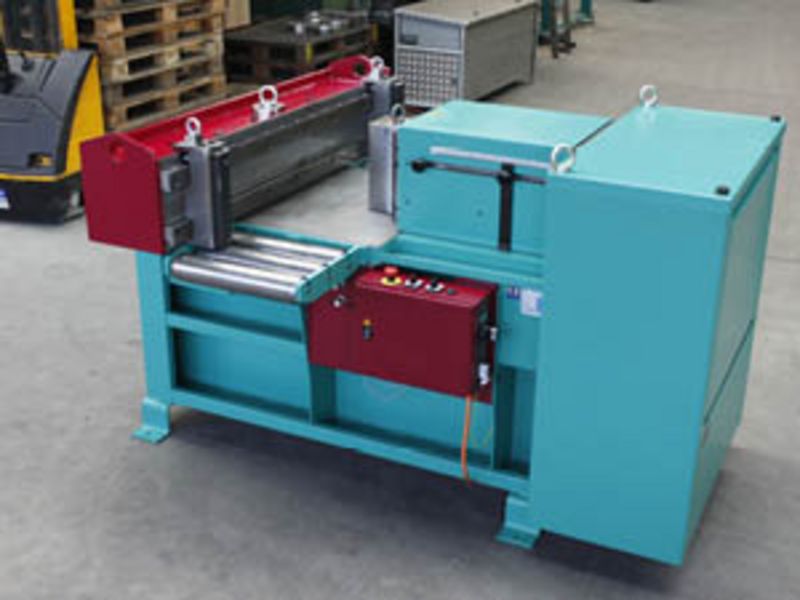

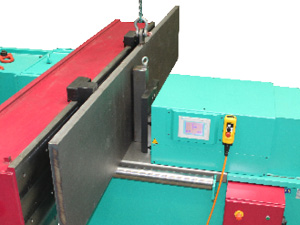

Bleche richten (gebraucht als Blechrichtmaschine)

Krumme Stahlplatten und Bleche könnnen mit dem Stierli Richtmaschine gerade gerichtet werden. (z.B Bei Verzug nach dem Brennschneiden).
Der Prozess kann mit Hilfe von optionalen Lasermesssystemen vereinfacht werden. Zum Messen stehen verschiedene Konzepte zur Verfügung. je nach Anforderung an Präzision bieten sich unterschiedliche Möglichkeiten zur Messung an. Wir beraten Sie dabei gerne.

Das Richten mit der Stierli Horizontal Richtmaschine ist um ein vielfaches günstiger gegenüber einer automatischen Walzen-Richtmaschine mit Walzen. Klassische Bandanlagen als Teilerichtmaschine werden ab bestimmten Dicken sehr kostenintensiv und gross.



---

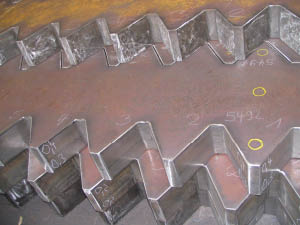

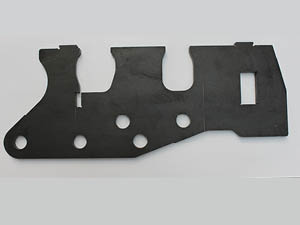

Laserteile oder Brennteile gerade ausrichten



 Falls beim Laserschneiden oder Brennscheiden Verzug im Werkstück entsteht, so ist die Bearbeitung mit den Stierli Richtmaschinen ein kostengünstiger und schneller Bearbeitungsprozess. Es können dünne bis sehr dicke Querschnitte (bis 100mm dick) auf unseren Maschinen bearbeitet werden und wellenförmiger Verzug, einseitiger Verzug, Verdrehung oder Knick-Verformung können entfernt werden. Auch dünne oder dicke flache Langteile, welche beim Brennschneiden säbelig (hochkant) verformt wurden, lassen sich gerade ausrichten. Nach Bedarf kann auch eine hydraulische Niederhaltevorrichtung gebraucht werden. Als kostengünstige Alternative wie z.b zu Arku Bandanlagen ist die Stierli Maschine sehr universell für unterschiedliche Dicken, Grössen und Profile und deshalb sehr schnell eingerichtet und einsatzbereit.



---

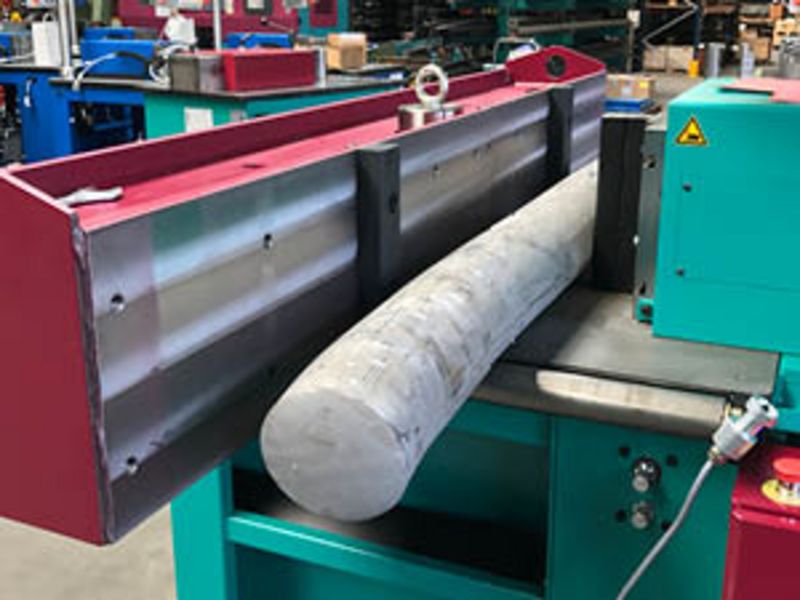

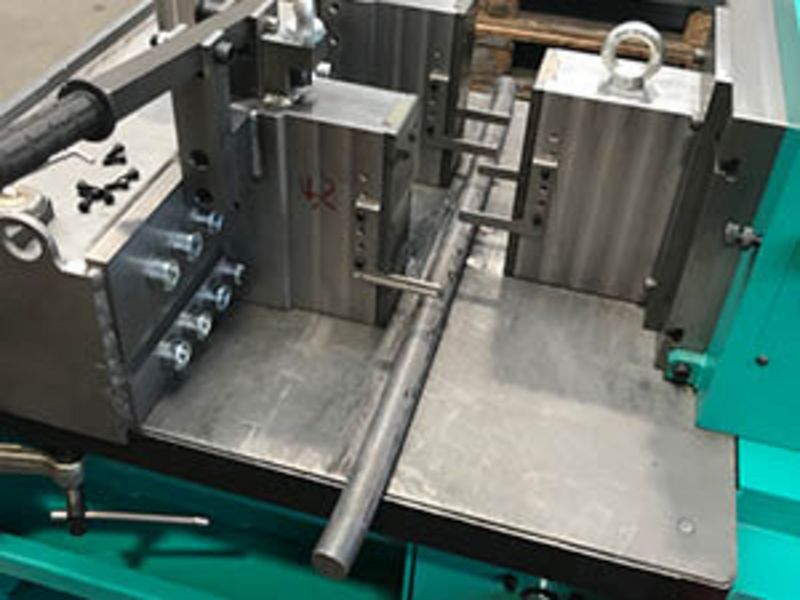

Rohrrichtmaschinen und Rundstahl bis ø400 mm

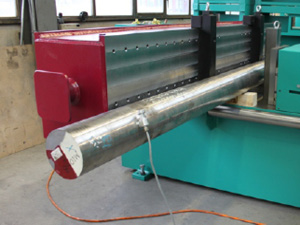

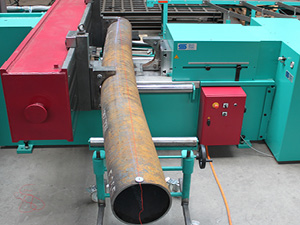

  Runde oder kreisförmige Querschnitte können mit dem Stierli Richtzenter gerichtet werden. Das Biegen auf der Rohrbiegemaschine sowie das Richten von Rohr oder rundem Vollmaterial bis grosse Wellen Durchmesser ist möglich.

Gerade im grösseren Rundstab Durchmesserbereich ist das automatische Walzrichten mit Rohrrichtmaschine nicht mehr möglich, oder zumindest unter einem sehr hohen Kostenaufwand. In diesem Fall bietet Stierli die geeignete Richtlösung, um kosteneffizient solche Stangen zu richten. Ausserdem werden mit unserem Fertigungsverfahren nicht so große und teure Werkzeuge wie beim Walzrichten gebraucht.



---

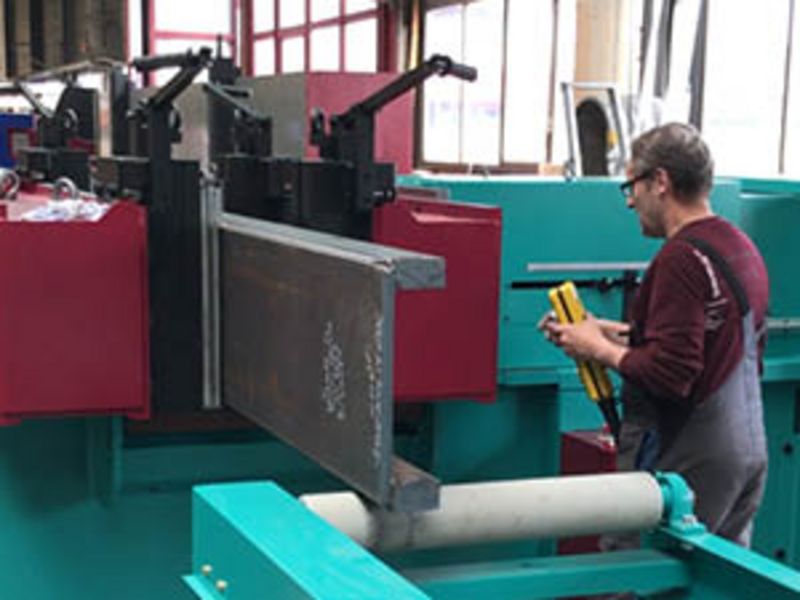

Stahl RICHTEN - von 2 Seiten mit Doppelrichtpresse (ohne Wenden)

Falls das Werkstück von mehreren Seiten gerichtet werden muss, und auf ein Wenden des Werkstückes soll verzichtet werden, so bieten wir unterschiedliche Richtlösungen an.

• Doppelrichtbalken mit manuell verstellbaren Widerlagern (1 Zylinder)
• Dopperlrichtbalken mit elektromechanisch verstellbaren Widerlagern (1 Zylinder)

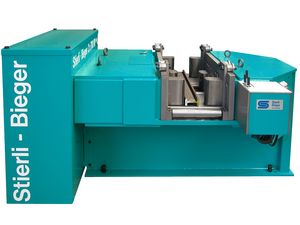

• 2-Wege Richtpresse (Doppelseitige Richtmaschinen mit 2 Richtzylinder)

Wenden von Werkstücken:

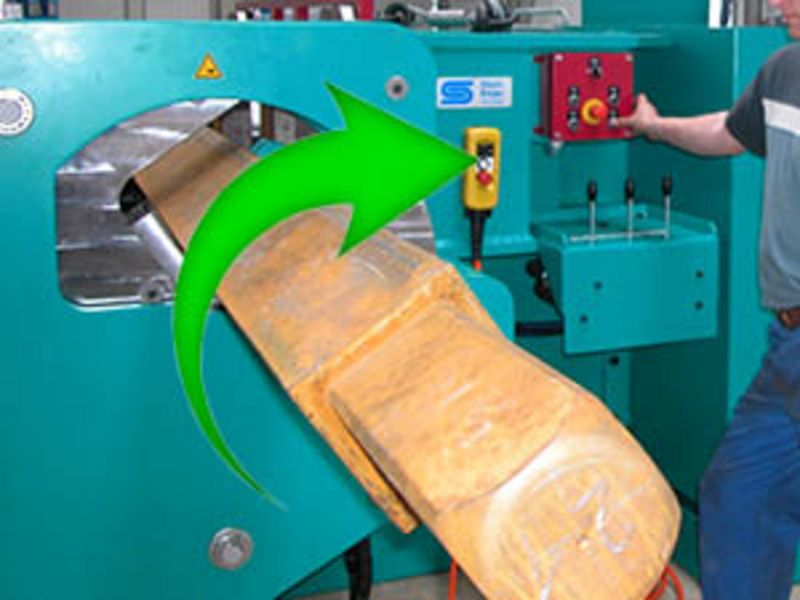

Eine Kombination einer Standard Richtpresse mit einer unserer Wendevorrichtung (z.B Rotator oder Kipp-Wendevorrichtung), kann alternativ eine Lösung sein.



---

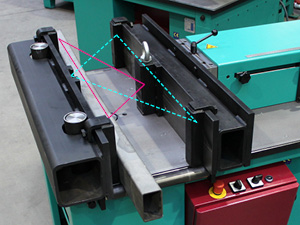

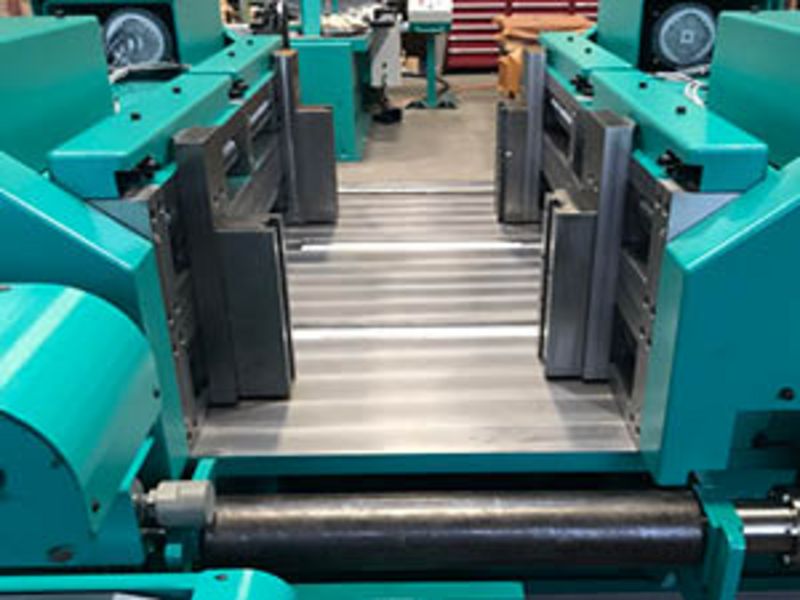

Doppelseitige Ausführung der Richtmaschine (zweiseitig)

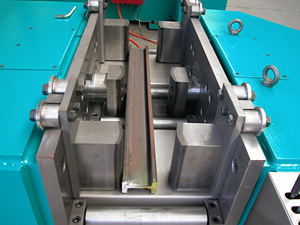

Das Werkstück muss nicht gedreht werden, wenn z.B wellenförmige Verformungen vorhanden sind, was ein Teilerichten von beiden Seiten notwendig machen. Somit wird die Handlings- und Bearbeitungszeit deutlich reduziert.



---

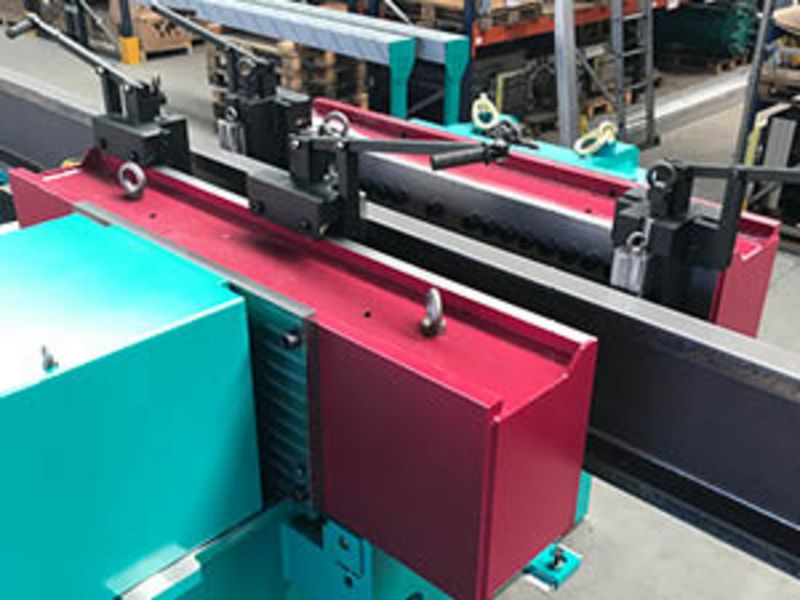

Doppelrichtbalken

 Soll das Profil oder das Werkstück von der gegenüberliegenden Seite gerichtet werden, muss normalerweise bei Maschinen mit nur einem Zylinder das Werkstück gedreht werden. Dies ist bei grossen oder schweren Werkstücken oft umständlich und zeitaufwendig. Mit Hilfe eines zweiten Richtbalkens muss nur das Druckstück in der Mitte von einem Richtbalken auf den anderen Richtbalken umgesteckt werden. So muss das Werkstück oder Profil für einen Richtungswechsel nicht gedreht werden. (z.B bei wellenförmigen Verformungen). Mit der Funktion durch Umstecken des mittleren Druckstückes kann in beide Richtungen gerichtet werden. Auf dem Bild ist das effiziente Teilerichten von Rechteck- Rohren ersichtlich.



---

Halb- oder Vollautomatisch richten



Moderne automatisierte Schweisssysteme reduzieren die Schweisszeit, verlangen aber hinsichtlich Prozesssicherheit erhöhte Anforderungen an Genauigkeit der Werkstücke vor dem Schweissen. Um den Schweissprozess prozesssicher zu gestalten, müssen Ebenheit, Geradheit  und Linearität bestimmten Vorgaben entsprechen.

Wir helfen Ihnen dabei mit speziellen Richtzenter, welche für das halb- oder vollautomatisierte Richten konzipiert sind. Dabei werden zwischen Teilerichtmaschinen mit automatischem oder manuellen Vorschub unterschieden. Sprechen Sie mit uns, damit wir Ihre Anforderungen prüfen können und Ihnen die entsprechende Richtmaschine anbieten können.



---

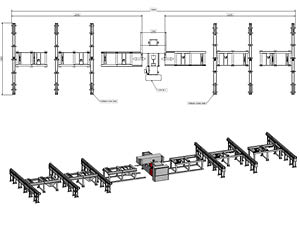

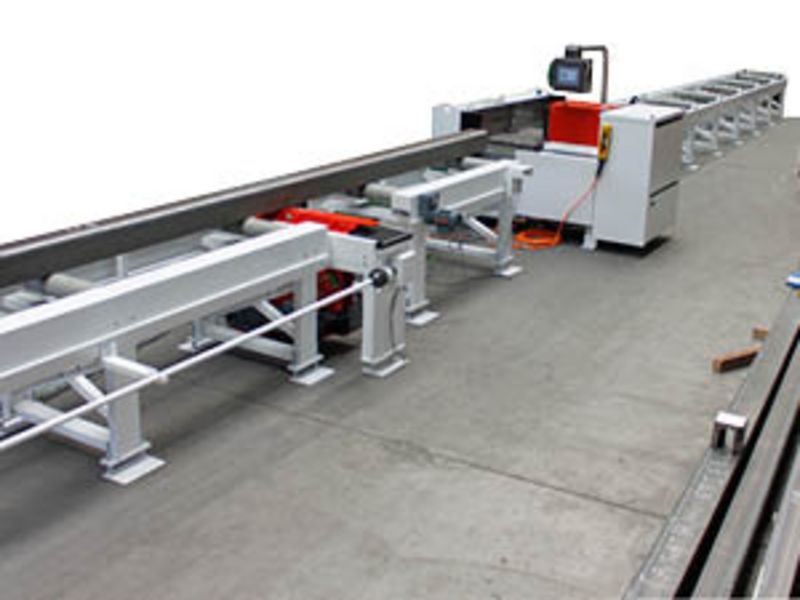

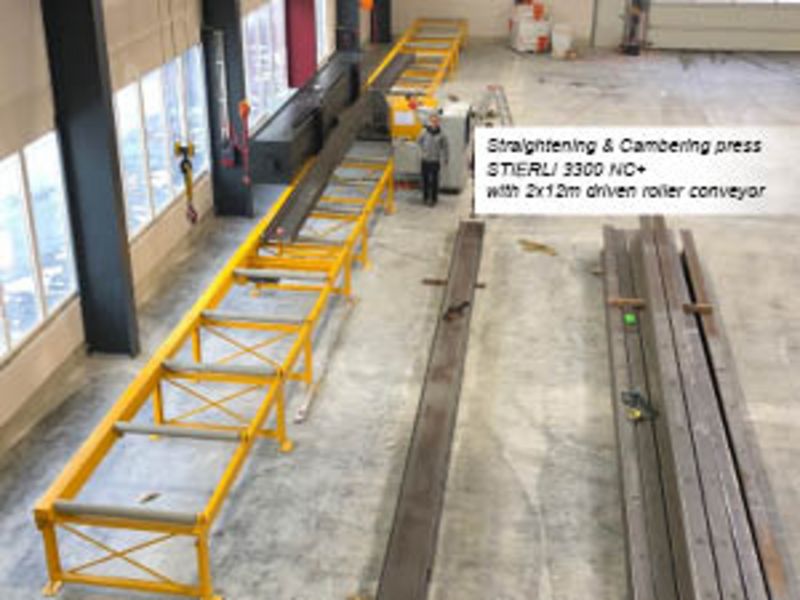

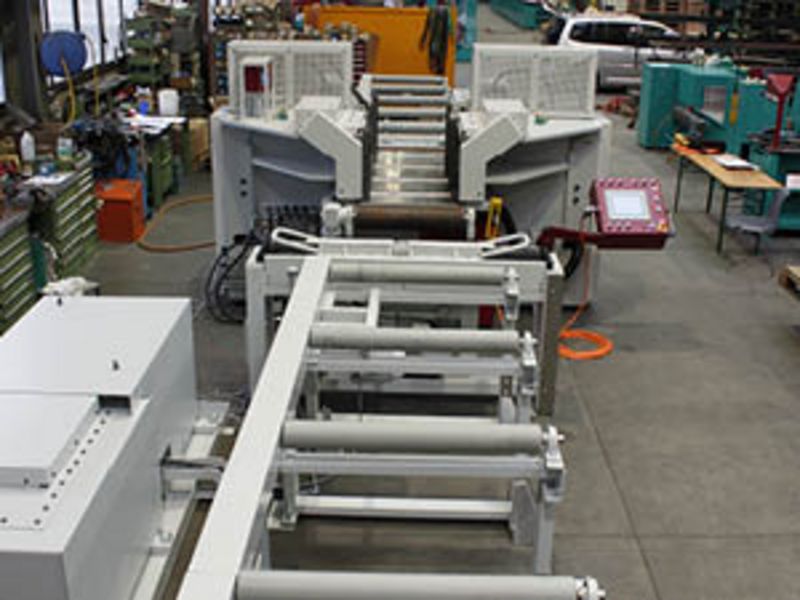

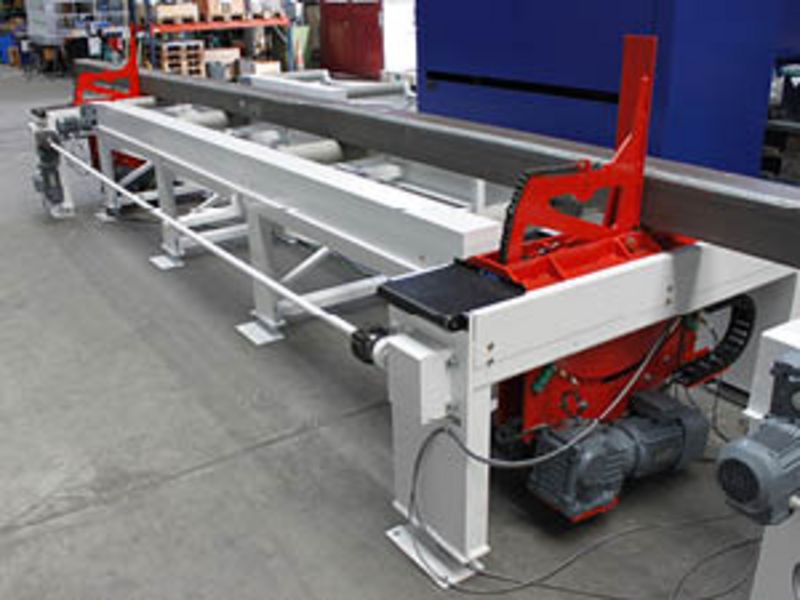

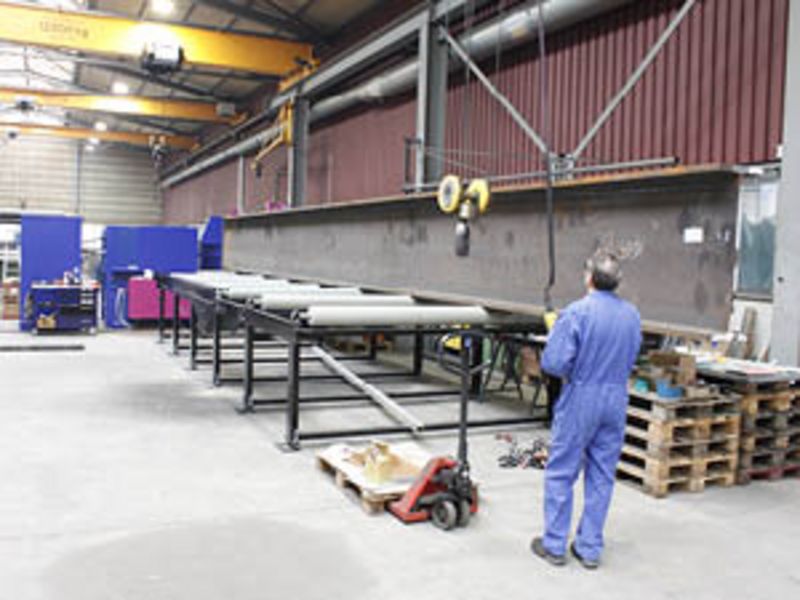

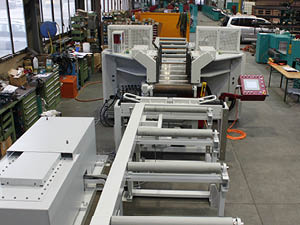

Grosse Richtanlagen mit automatischer Zuführung mit Rollbahnen und Querförderer:



Die Anforderungen an Richtsysteme können sehr unterschiedlich ausfallen. Für ein Metallbaubetrieb reicht heute meist eine einfachwirkende Presse aus. Für Kunden, welche kontinuierlich Richtarbeiten ausrichten, wie z.B in Serie Profile richten oder schwere oder lange Werkstücke bearbeiten müssen, wachsen die Anforderungen in puncto Materialhandling und Funktionalität der Biegepresse. Oft sind solche Maschinen als Doppelrichtmaschine ausgeführt, entweder mit 2 Zylinder oder mit Doppelrichtbalken zur beidseitigen schnellen Bearbeitung.

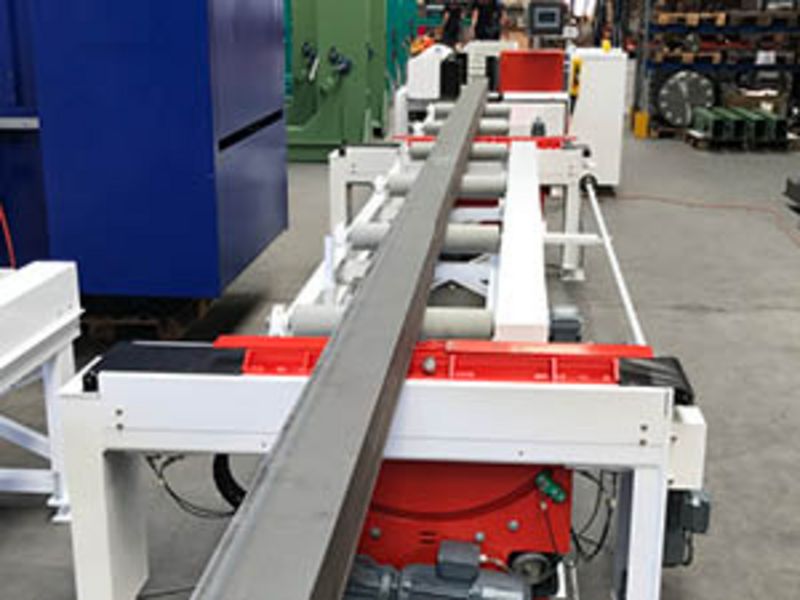

Um den Richtprozess so effizient wie möglich zu gestalten, sind solche Produktions-Richtzenter meist mit kompletten Zuführ- / und Abführvorrichtungen mit angetriebenenen Rollbahnen ausgeführt. Diese lassen sich mit Querförderer oder anderen Handlingsysteme erweitern.

Unsere Richtmaschinen werden z.B auch in Steel Service Zentren über Querförderer in komplette Profil Bearbeitungsanlagen integriert, wo die Profile entweder gerichtet oder überhöht werden. Oder sie wird als Rohrrichtmaschine für grosse und schwere Rohre oder dicke Rundstäbe eingesetzt.

Wir verfügen über das notwendige Know-How und die Praxis, komplette Richtanlagen aus einer Hand zu liefern und so zu einem kompetenten Partner für Sie zu werden.



---

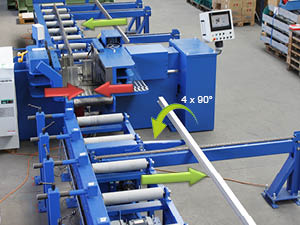

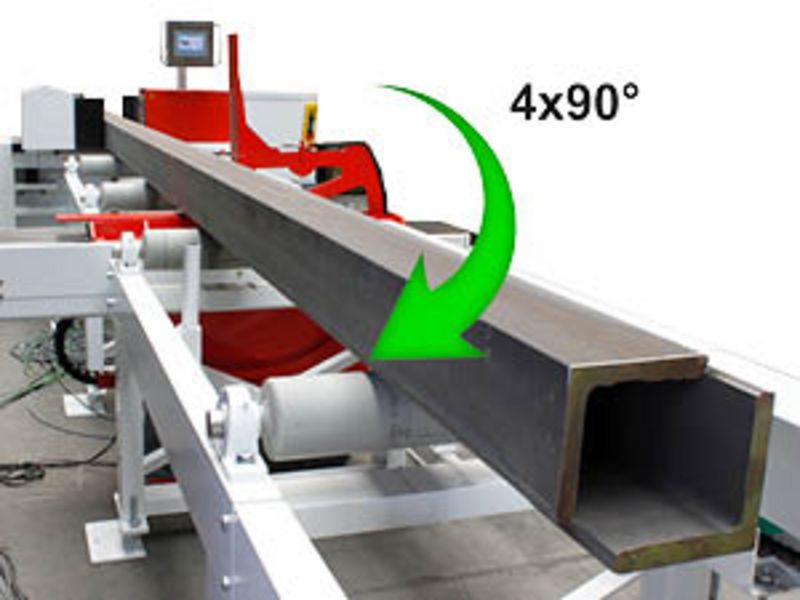

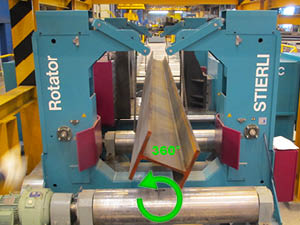

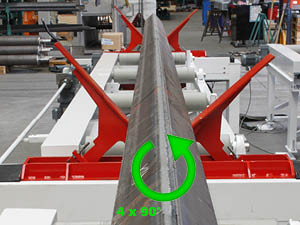

Schnelle 4-Seiten Bearbeitung mit 360° Wendevorrichtungen

Müssen Werkstücke zusätzliche gedreht werden, z.B für eine effiziente 4-Seiten Bearbeitung, können wir 360° Wendevorrichtungen in die Rollgänge integrieren.
Wir haben verschiedene Kipp-Wendevorrichtungen Lösungen für Sie bereit. Zudem bietet sich der Einsatz unserer Wendevorrichtung "Rotator" an.



---

Mehrseitenbearbeitung mit Vertikal- und Horizontalzylinder kombiniert

Eine Mehrseitenbearbeitung kann auch erreicht werden, indem die Richtzylinder horizontal- und zusätzlich vertikal angeordnet werden.
Konktaktieren Sie uns für eine solche Lösung. Wir prüfen Ihre Richtaufgabe und bieten Ihnen die gewünschte Maschine gerne an.



---

Torsion oder Verdrehung richten mit Richtmaschine

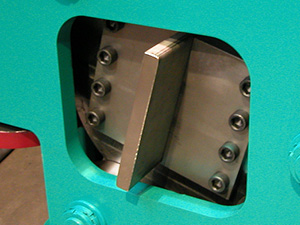

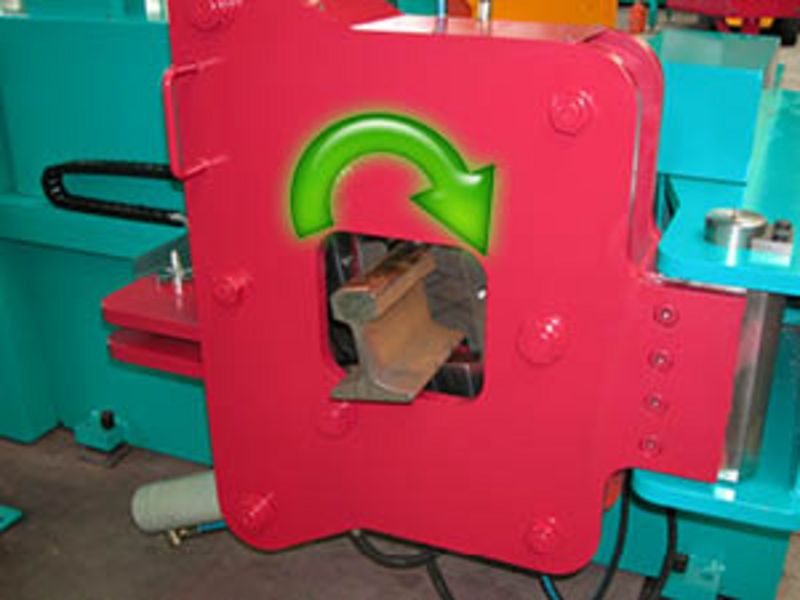

 Verdrehte Profile und Werkstücke können mit einer zusätzlichen Vorrichtung gerichtet werden. Das Richten einer Verdrehung im Profil (z.B Flacheisen, Winkelstahl, Schiene etc..) erfolgt mit einem hydraulischen Richtapparat.



---

Flanschrichtmaschine (geschweisste Träger)

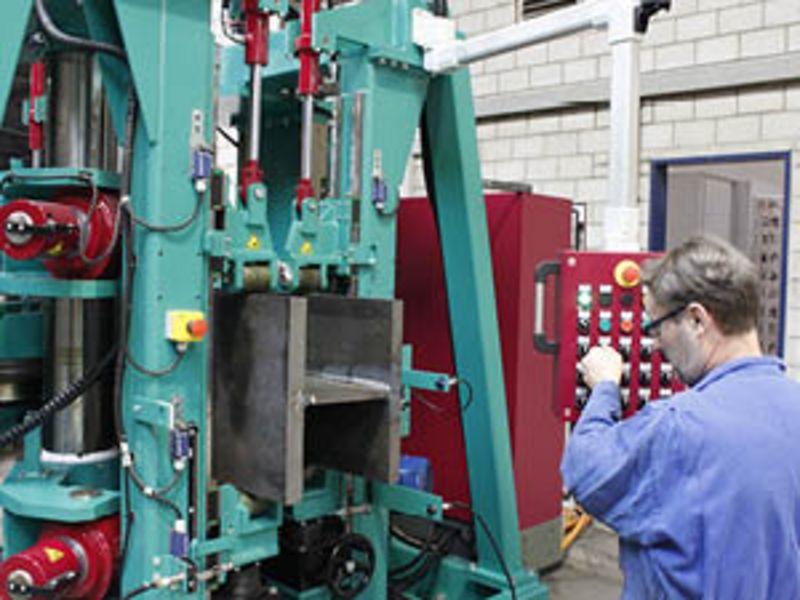

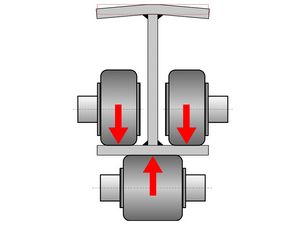

Oft erfolgt ein Verzug am Flansch beim Schweissen von Trägern. Dieser Verzug kann mit unserer Flanschrichtmaschine maschinell und hydraulisch im Durchlaufverfahren behoben werden, indem ein maschinelles Richten des Flansches stattfindet.

Wir bieten vertikale 1-Seiten Richtmaschinen (für 1 Flansch), oder horizontale Richtmaschinen mit 2-Seiten (für 2 Flansche gleichzeitig) an.



---

Flachstahl richten

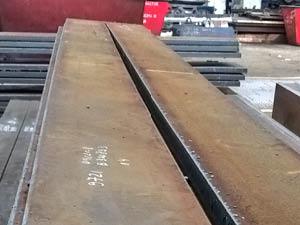

Hardox richten



Das Richten von Flachstahl sowie Richten von ausgebrannten Hardox Platten und Blechen kann mit der Stierl-Richtmaschine und manchen Flachstahl Biegemaschinen erfolgen.
Das Richten kann bis zu einer Höhe von 1100 mm erfolgen.
(Grössere Platten auf Anfrage).
Unsere Umformtechnik deckt einen breiten Bereich ab, somit ist auch das Bearbeiten und Teilerichten von unterschiedlichen Materialien möglich.



---

Universal Teilerichtmaschine für Blech, Aluminium, Edelstahl, gehärteter Stahl div.

Unsere Richtmaschinen sind sehr universell einsetzbar in Bezug auf unterschiedliche Werkstoffe. So lassen sich hochfeste Legierungen wie Titan, Tan,  Hardox, rostfreie Stähle und Edelstahl, Aluminium wie auch gehärteter Stahl richten.



---

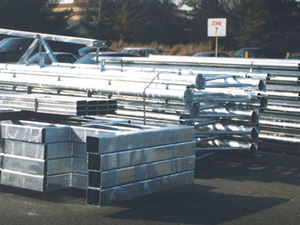

Verformungen und Verzug nach dem Galvanisieren beheben

 Nach dem Galvanisieren wie z.B Verzinken sind Bauteile oft krumm und verzogen.

Galvanikbetriebe, Verzinkereien nutzen die Stierli Richtmaschine, um die Bauteile gerade zu richten.



---

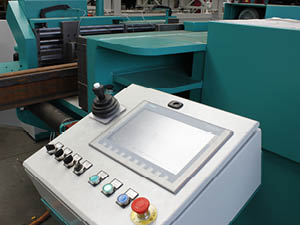

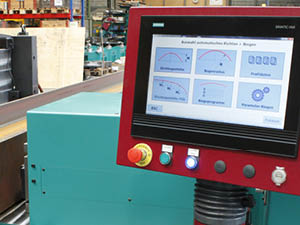

Steuerungen

Je nach Anforderung bieten wir unterschiedliche Steuerungen an:

• Manuelle Steuerung (konventionelle Richtsteuerung mit Hub-Feineinstellung)
• NC+ Steuerung
• Halb- oder Vollautomatisiertes Richten (cnc orientiert)

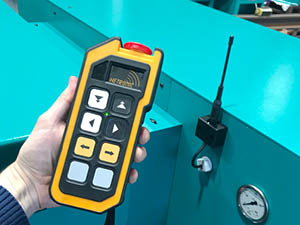

Zum Auslösen der Maschinenfunktionen werden nebst dem Kommandopult Bedienflaschen, Funksteuerungen oder Joystick verwendet.







---

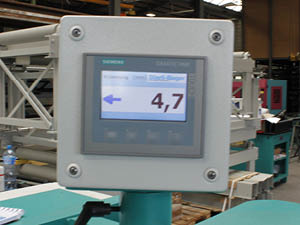

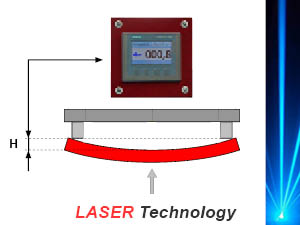

Laser-Anzeige + Vermessung, inkl. Reporting

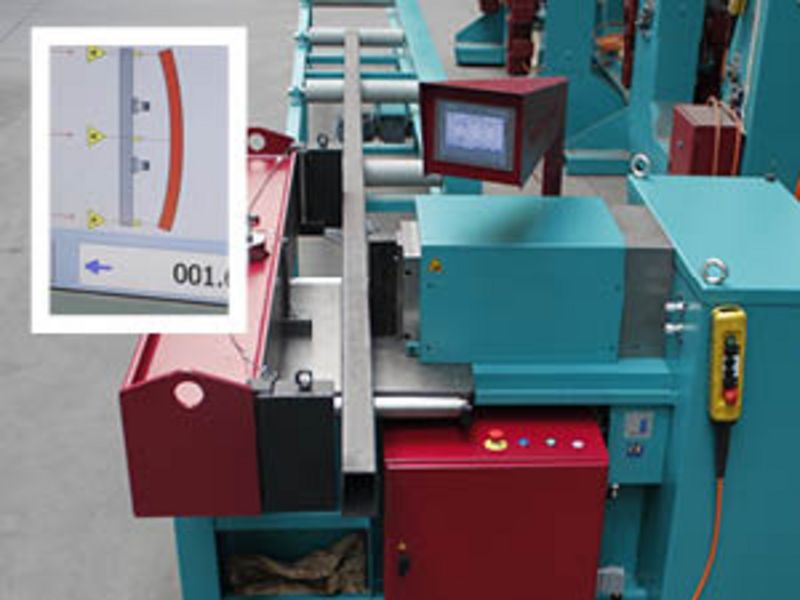

Es sind Laser Anzeigen verfügbar, welche die Überhöhung (Ungenauigkeit) zwischen den Widerlagern anzeigt. Die Anzeige dient dem Bediener als Unterstützung. Beim automatisierten Richten werden die Werte teils mit der Steuerung verrechnet und bilden die Grundlage für das automatische gerade ausrichten.

Es wurden bereits Lösungen realisiert, wo ein ganzes Profil über mehrere Meter vermessen werden kann und über ein Reporting festgehalten und exportiert werden kann.



---

Teile hydraulisch richten statt flammrichten

Eine maschinelle hydraulische Richtmaschine gehört für viele metallverarbeitende Betriebe zur Standardausrüstung in der Werkstatt. Flammrichten erfordert viel Erfahrung, benötigt sehr viel Zeit und Bedarf an Energie (Gas).

Mit dem Stierli-Richtmaschine sind Sie gegenüber Flammrichten im Vorteil:

• Massive Zeiteinsparung
• viel wirtschaftlicher Der Stierli-Bieger braucht keine grosse Erfahrung wie im Flammrichten.
• Oftmals beherrschen das richtige Flammrichten nur wenig Mitarbeiter. Man ist abhängig von solchen Mitarbeitern. Wenn ein Mitarbeiter ausfällt oder die Firma verlässt, sind solche Personen meist nicht einfach zu ersetzen.

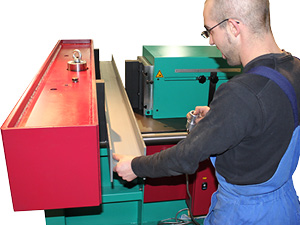

• Kontrolliertes maschinelles Teilerichten
• Kleine wie auch grosse Teile können effizient gerichtet werden
• Der Stierli-Bieger ist nicht nur zum Richten einsetzbar sondern auch arbeiten wie biegen, Formen etc..
• Nicht überall ist Flammrichten zulässig (Nicht jeder Stahl darf erwämrt werden)
• Mit offenere Flamme ist von örtlichen Gegebenheiten nicht immer erlaubt (z.B Im Offshore-Bereich verboten)



---

Die passende Richtmaschine für Sie

Wir bieten eine Top-Beratung für Richtmaschinen

Auf dieser Webseite können Sie eine Vielzahl an Richtmaschinen entdecken für unterschiedliche Einsatzbereiche, Querschnitte, Materialen, mit unterschiedlichen Steuerungn etc..  Mit unseren Standard-Maschinen decken wir bereits einen Grossteil der Kundenbedürfnisse ab, wie das z.B sehr oft für Schlosserein sowie im Metallbau und Stahlbau der Fall ist. Es gibt aber auch Richtaufgaben wie z.B im Fahrzeugbau oder in der Profilherstellung, welche einer zusätzlichen vertieften Beratung und Betrachtung erforden. Bevor Sie eine neue Richtmaschine kaufen, helfen wir Ihnen bei der Auswahl und Auslegung der richtigen Maschine und Steuerung..

Anpassungen und Kundenwünsche realisieren wir gerne für Sie!

Wir haben ein offenes Ohr für Ihre Wünsche. Ob kleinere Anpassungen wie z.B ein spezieller Richtbalken oder spezielle Widerlager, und auch grössere Anpassungen nehmen wir gerne für Sie vor. Unsere Ingenieure im Sondermaschinenbau freuen sich, Ihre Richtaufgabe zu prüfen und kompetent beraten zu dürfen.



---

Sonder Richtmaschinen



Der Bau von Anlagen zum Richten verschiedenster Richtaufgaben gehört zu unserer Kernkompetenz. Am Standort Schweiz entwickeln und entwerfen wieder immer wieder neue Systeme, Steuerungskonzepte und Werkzeugmaschinen, damit wir unseren Kunden eine optimale Lösung anbieten können. Als Spezialist mit eigener Konstruktionsabteilung verfügen wir über die notwendige Kompetenz und Technologien, um Ihre Sonder Biege- oder Richtaufgabe zu lösen. Nebst einem hohen Grad an Eigenfertigung erfolgt der Aufbau der Maschine ausschliesslich mit Komponenten und Teile ausgesuchter und langjähriger Lieferanten und Händler.

Sonderanwendungen wie z.B Doppelrichtmaschinen, Torsionsrichten oder kombinierte Horizontal / Vertikal Richtmaschinen gehören zu unseren zahlreichen Projekten, welche wir für unsere Kundschaft realisieren durften. Zunehmend wird auch die Automation miteingebracht. Zuführsysteme oder das Bearbeiten und automatische Richten nach dem Motto  "voll automatisch richten" sind nur einige Stichworte. Es kann auch eine Anlage oder Fertigungsverfahren nach Ihren Vorstellungen und Angaben entwickelt werden. Gerne können wir Ihnen auch Videos zustellen, die den Einsatz und unterschiedliche Verfahren zum Richten mit unseren Richtmaschinen veranschaulichen.

Als Spezialist, Hersteller und Anbieter mit Standort Schweiz für solche Werkzeugmaschinen erfolgt der Kauf / Verkauf entweder direkt oder über Händler. Unsere Pressen gelten in der Schweiz, Deutschland und Österreich als Standard Maschine. Die Stierli Richtmaschinen und Biegepressen finden aber auch bei unseren Kunden international weltweit zunehmend Einsatz und werden in vielen Anwendungsbereichen zum Biegen oder Richten gebraucht. Wir sind in unterschiedlichen Branchen vertreten, wie Fahrzeugbau, Metallbau, Stahlbau, Fassadenbau, Profilherstellung, Waggonbau, Galvanikbetriebe, Torbau, allg. Maschinenbau, Schiffbau und Steel Service Zentren etc.. Gerne geben wir Ihnen Referenzen von verschiedenen Firmen bekannt. Durch die qualitativ hochwertige und robuste Einständer Ausführung dieser Hydraulikpresse sind selten gebrauchte Richtmaschinen zu finden.

Falls Sie auf der Suche nach einer Sonder Bearbeitungslösung sind, so finden Sie in uns einen kompetenen Partner. Vor dem Kaufen einer solchen Anlage beraten wir Sie gerne und prüfen Ihren Richtprozess oder Biegeaufgabe detailliert mit unserer Technik. Gerne unterbreiten wir Ihnen unsere Angebote für Ihre massgeschneiderte Lösung.



---

Modelle:  Zu den Richtpressen   (Standardmaschinen)

Oder scrollen Sie ganz einfach bis an das Ende dieser Seite und finden die Auflistung unserer Standard-Maschinen. Über die Navigation finden Sie auf unserer Webseite weitere Informationen zu Teilerichtmaschinen.



---
